ЕВИ топлотна пумпа са ваздушним хлађењем

Хисурп ЕВИ ваздушно хлађена топлотна пумпа је јединица високих перформанси, високог квалитета, која усваја технологију побољшаног убризгавања паре (ЕВИ) засновану на традиционалним ваздушно хлађеним расхладним/топлотним пумпама. Посебно је погодан за пројекте са високим захтевима за капацитетом грејања у окружењима са ниском температуром (као што су северни региони, хладна клима или сценарији процесног грејања).

Шта је ЕВИ

ЕВИ (побољшано убризгавање паре) за ЕВИ топлотну пумпу са ваздушним хлађењем је технологија која побољшава компресор перформансе кроз средње убризгавање гаса (електро-убризгавање). Његов основни принцип је:

Током процеса компресије компресора, део паре расхладног средства, обрађен међупроизводом уводи се измењивач топлоте;
Ово повећава масени проток компресора и енталпију;
чиме се значајно побољшава нискотемпературни капацитет грејања и ефикасност система.

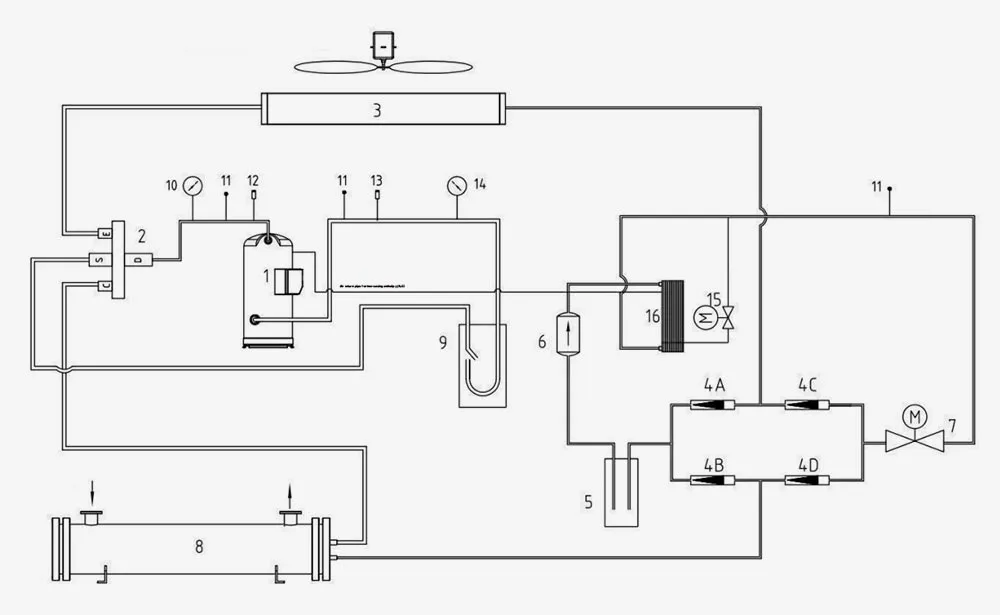

Како ради ЕВИ ваздушно хлађена топлотна пумпа

1. Сцролл компресор
2. Четворокраки вентил
3. Измењивач топлоте на ваздушној страни
4. Неповратни вентил
5. Резервоар течности под високим притиском
6. Суви филтер
7. Електронски експанзиони вентил
8. Измјењивач топлоте са шкољком и цијеви
9. Сепаратор гас-течност
10. Мерач високог притиска (изостављен)
11. Процесни игличасти вентил
12. Прекидач високог притиска
13. Прекидач ниског притиска
14. Мерач ниског притиска (изостављен)
15. Електронски експанзиони вентил са повећањем енталпије
16. Економајзер за повећање енталпије за гас

Напомена: Двоструки вод је циклус хлађења, један вод је циклус повећања енталпије млаза

Током рада грејања издржљиве ЕВИ ваздушно хлађене топлотне пумпе, пут циркулације расхладног флуида је: компресор 1 → четворосмерни вентил 2 → кућиште и цевни измењивач топлоте 9 → неповратни вентил 4Б → резервоар за течност високог притиска 5 → суви филтер 6 → електронски експанзиони вентил 7 → неповратни вентил 4Ц → измењивач топлоте на ваздушној страни 3 → четворосмерни вентил 2 → гас-течност сепаратор 9 → компресор 1

Круг повећања енталпије млаза је: излаз плочастог измењивача топлоте → електронско ширење повећања енталпије вентил → плоча измењивач топлоте → амортизер → компресор

Овај дијаграм је јединствен систем, а други систем је у складу са овим системом.

Карактеристике

Strong Heating Capacity at Low Temperatures

Снажан капацитет грејања на ниским температурама

Обичне топлотне пумпе са ваздушним хлађењем доживљавају значајан пад перформанси испод -5℃.
Напредне ЕВИ топлотне пумпе са ваздушним хлађењем могу стабилно да раде на температурама околине од -20℃ или чак ниже.

Значајно побољшан капацитет грејања

Капацитет грејања се повећава за 20%~40% у условима ниске температуре.

Већа енергетска ефикасност

Побољшан ЦОП и смањена радна потрошња енергије.

Сигурнији рад компресора

Ефикасно смањена температура издувних гасова, минимизирајући ризик од прегревања.

Припрема пре уградње

1. Када се транспортује до места уградње, ЕВИ ваздушно хлађена топлотна пумпа мора бити пажљиво проверена у складу са листом паковања за све артикле. У случају било каквог оштећења или недостајућих делова, одмах се обавести Хисурп фабрика.
2. Корисник треба да обезбеди недеформабилну чврсту основу или бетонску подлогу. Темељ треба да буде раван и да може да поднесе тежину саме топлотне пумпе ЕВИ са ваздушним хлађењем: за целу јединицу, може се директно поставити на носећу греду према цртежу (погледајте прилог И).
3. ЕВИ топлотна пумпа са ваздушним хлађењем може се поставити на добро проветрено место, као што је кров, балкон или било које погодне прилике за инсталацију у близини места за климатизацију. Требало би да има довољно простора за вентилацију око јединице, и не би требало да буде мање од 1,5 метара простора око предње и задње стране, лево и десно од јединице. Не би требало да постоје препреке које утичу на проток ваздуха који издувава у кругу од 5 метара од излаза за ваздух. Растојање између јединице и површине улаза ваздуха у јединицу не сме бити мање од 3 метра како би се спречило међусобно ометање сваке јединице и утицало на нормалан рад јединице (види прилог ИИ).
4. Прикључне цеви ЕВИ ваздушно хлађене топлотне пумпе и саме јединице треба да буду припремљене у складу са локалним ХВАЦ стандардима.

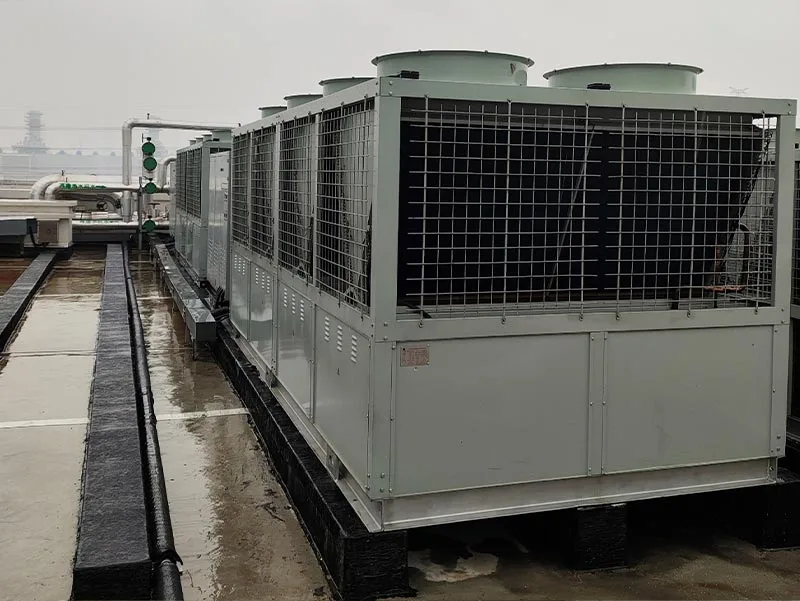

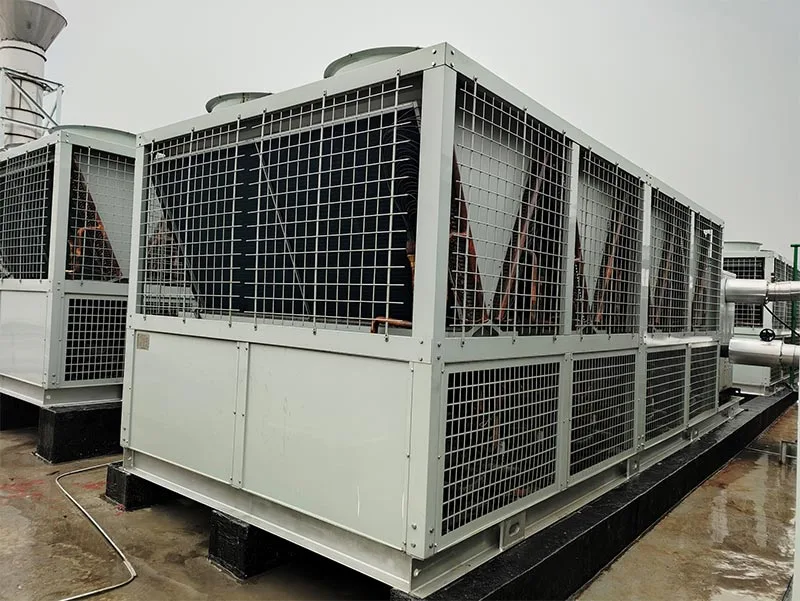

Пројектни случајеви

ЕВИ топлотне пумпе са ваздушним хлађењем су инсталиране на крову.

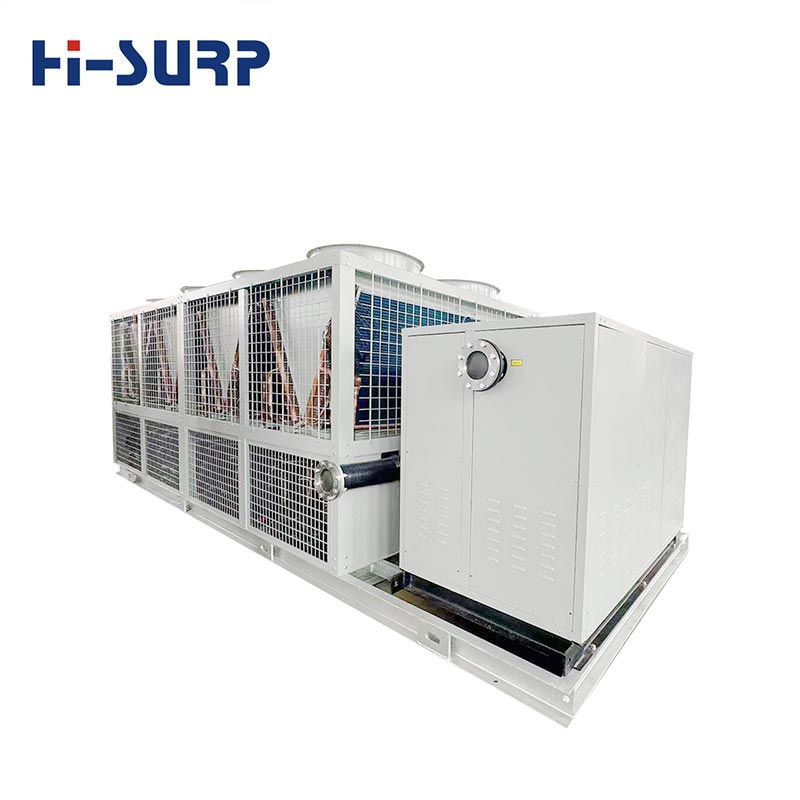

: ЕВИ топлотна пумпа са ваздушним хлађењем
