Високоефикасни клима уређај за индустријске системе хлађења

ХИСУРП кабинет клима уређај за електрична кућишта, ЦНЦ ормаре, ПЛЦ панеле и индустријске контролне системе

Када купци траже поуздани панел хладњак, обично постављају иста практична питања: Како да одржавам хладне електричне ормаре без уношења прашине унутра? Да ли да изаберем горњи или зидни? Како одабрати одговарајући капацитет хлађења?

ХИСУРПдаје јасне одговоре са линијом производа дизајнираном посебно за хлађење електричних кућишта, а не за општу климатизацију просторија.

Произведен од стране Нингбо Хицон Индустри, ХИСУРП подржава компанија са искуством у индустријском хлађењу из 1972. године и фокусирана је на индустријске клима-уређаје и комерцијалне клима уређаје од 2003. Са фабриком од 150.000 м², преко 400 запослених, 123 националне лабораторије за патенте и лабораторије за тестирање, ЦНАС лабораторије за тестирање партнери као што су АББ, Сцхнеидер, Тоиота, ЦОФЦО, Новенцо и Тораи.

Кабинетни клима-уређај се такође обично назива хладњаком панела, затвореним клима уређајем или расхладном јединицом електричног ормара. Његова сврха је једноставна, али критична: уклања топлоту из запечаћених електричних ормара, док држи спољну прашину, уљну маглу, влажан ваздух и корозивне загађиваче даље од осетљиве електронике. За ПЛЦ-ове, серво погоне, претвараче, контроле прекидача, ЦНЦ контролере, телекомуникациону опрему и прецизне инструменте, ова разлика није мала. То директно утиче на време непрекидног рада, поузданост и век трајања.

Зашто је електричним ормарићима потребан наменски клима уређај?

Традиционалне методе хлађења као што су издувни вентилатори или природна вентилација често више нису довољни. Модерни електрични ормари садрже компактне електронске компоненте високе густине које стварају значајну топлоту. Истовремено, ваздух фабрике може да садржи прашину, влакна, уљну пару или влагу. Ако једноставно проветрите кабинет спољним ваздухом, можете само привремено да смањите топлоту док уносите оне загађиваче који оштећују електронику.

Зато се ХИСУРП фокусира на хлађење + заштиту од прашине + одвлаживање у једном компактном решењу.

Како функционише ХИСУРП панел клима уређај?

ХИСУРП користи принцип хлађења са променом фазе. Компресор испушта расхладни гас високе температуре и високог притиска у кондензатор, где се хлади у течно расхладно средство. Након пригушивања, расхладно средство улази у испаривач и апсорбује топлоту из топлог ваздуха унутар електричног ормана. Расхладно средство затим испарава назад у гас и враћа се у компресор, непрекидно понављајући циклус.

Основне предности

1. Тачна контрола температуре за стабилан рад кућишта

Корисници могу подесити радну температуру унутар електричног ормана према стварним потребама апликације. Стандардни опсег подешавања температуре је +20°Ц до +38°Ц. У зависности од модела и захтева пројекта, може се применити механичко управљање или микрокомпјутерско управљање са ЛЕД дисплејом.

2. Хлађење и одвлаживање у једној јединици

Многи електрични кварови нису узроковани само топлотом, већ и комбинацијом топлоте и влаге. ХИСУРП јединице обезбеђују хлађење које одвлажује, помажући у одржавању одговарајуће влажности и температуре унутар ормана и смањујући ризик од кондензације и корозије.

3. Запечаћена структура помаже у блокирању уласка прашине

Правилно усклађени зидни клима уређај или клима уређај са горњим делом ради са запечаћеним електричним кућиштем тако да унутрашњи ваздух остаје изолован од прашине из радионице, влакана, уљне магле и честица у ваздуху.

4. Брза, равномерна циркулација ваздуха

Јединица користи висококвалитетни центрифугални вентилатор са спољним ротором са компактном структуром, великим протоком ваздуха, високим статичким притиском, ниским вибрацијама и ниском буком. Ово помаже у брзом хлађењу кућишта и смањењу врућих тачака око ПЛЦ-ова, ВФД-ова, серво погона и модула за напајање.

5. Ефикасан ротациони компресор

ХИСУРП користи потпуно затворен ротациони компресор са високом енергетском ефикасношћу и малом потрошњом енергије. Са уграђеним мерама за смањење вибрација, јединица ради глатко и тихо, што је драгоцено у окружењима са прецизном контролом.

6. Високо ефикасан измењивач топлоте

Размењивач топлоте користи бакарне цеви са унутрашњим навојем са алуминијумским ребрима, побољшавајући перформансе преноса топлоте и систем ЕЕР док подржава стабилан дуготрајан рад.

7. Стандардни примарни филтер на страни кондензатора

Примарни филтер на страни кондензатора помаже у спречавању уласка прашине, уља и остатака и утицаја на измењивач топлоте или вентилатор, побољшавајући укупну стабилност система и продужавајући радни век.

8. Подесив смер излаза хладног ваздуха

Излаз хладног ваздуха је опремљен дефлектором тако да се смер пражњења може подесити, помажући при оптимизацији дистрибуције протока ваздуха и уједначавању температуре у ормару.

9. Флексибилна инсталација и практично одржавање

Јединица је компактна, лагана, лако се монтира и погодна за сервисирање. Након инсталације и прикључка на струју, може да ради без компликованог пуштања у рад у већини стандардних апликација.

Монтирани на врху или на зид: који бисте требали изабрати?

Ово је једно од најважнијих питања за купца и директно утиче на ефикасност инсталације и перформансе протока ваздуха.

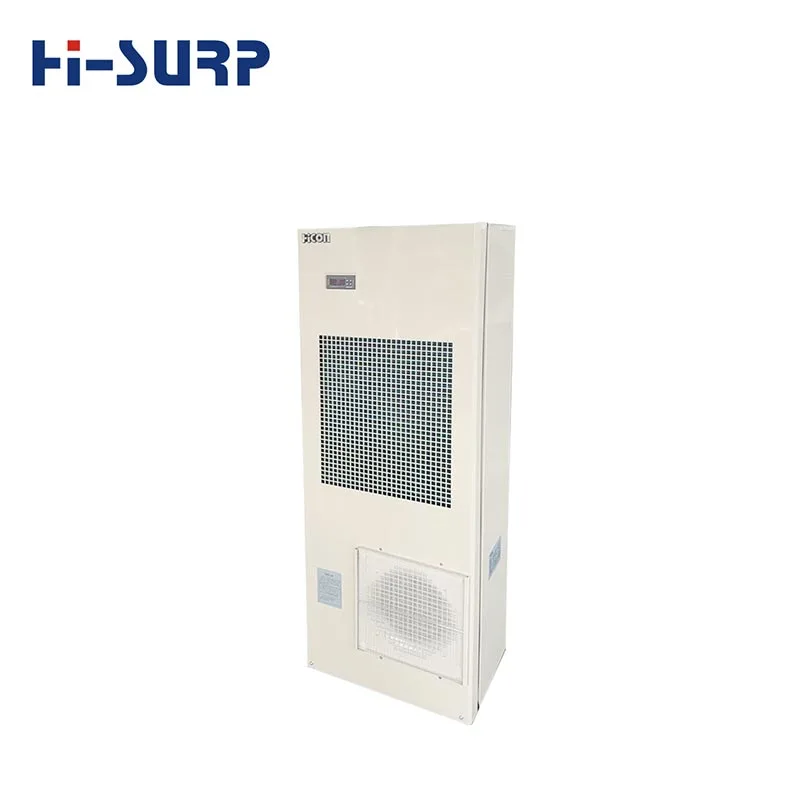

На бочном зиду електричног кућишта је инсталиран зидни клима уређај. То је најчешће коришћени формат јер је лако доступан за одржавање и погодан за многе контролне ормаре опште намене.

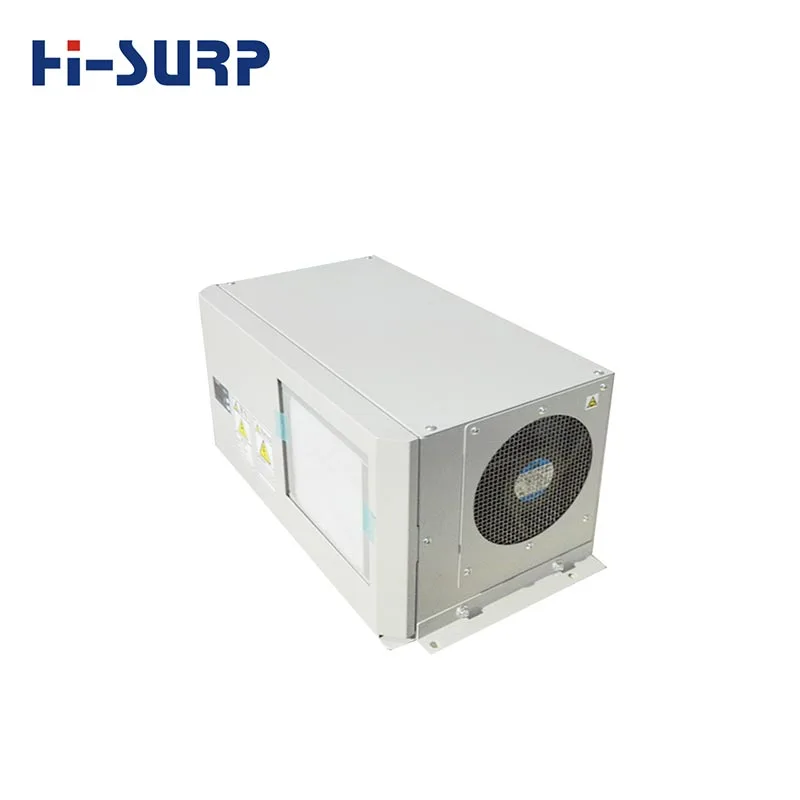

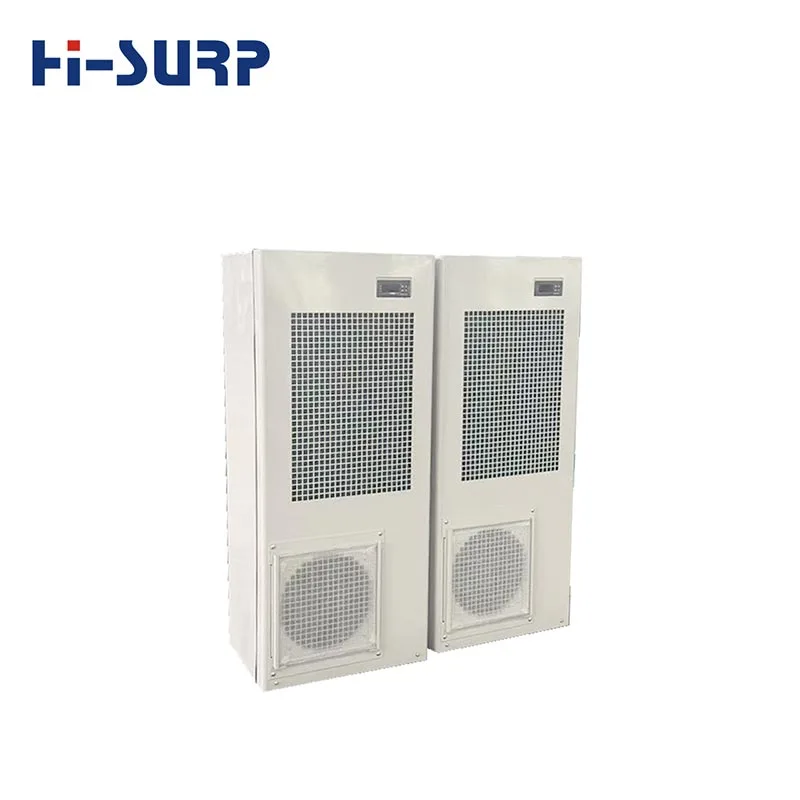

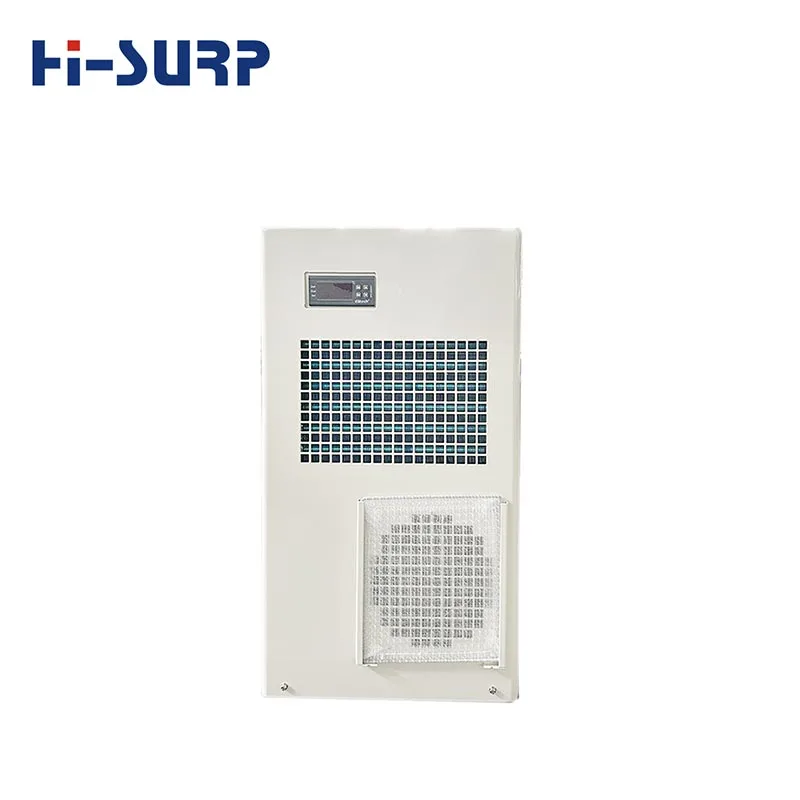

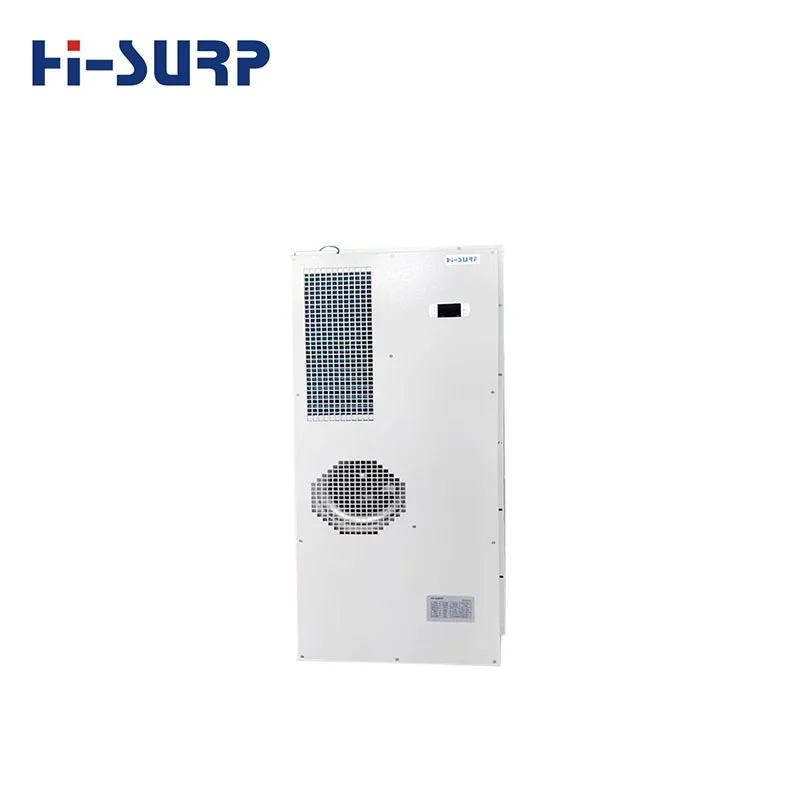

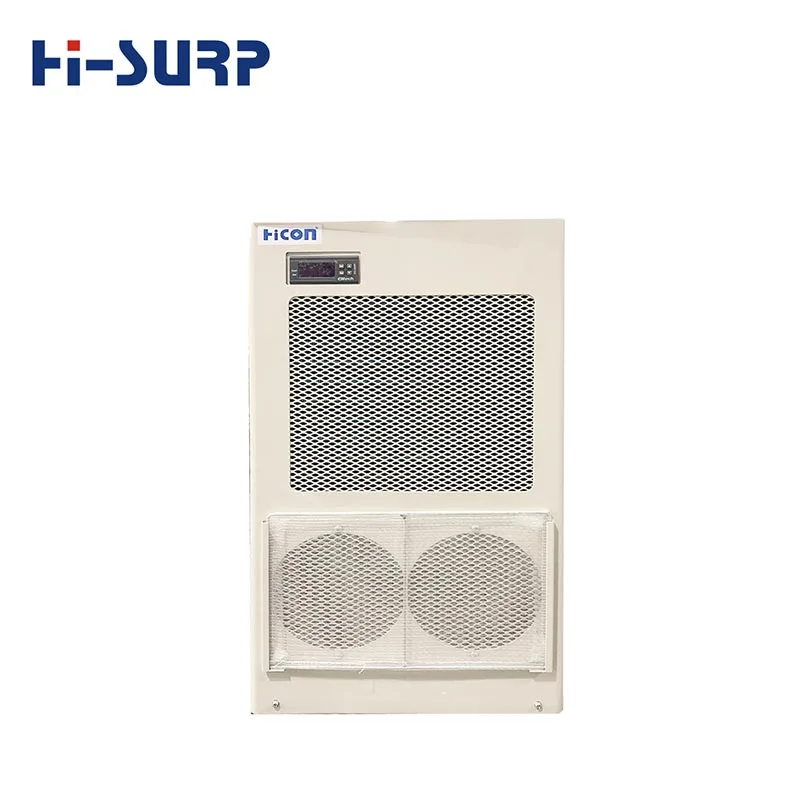

Типични капацитети хлађења за зидне моделе:

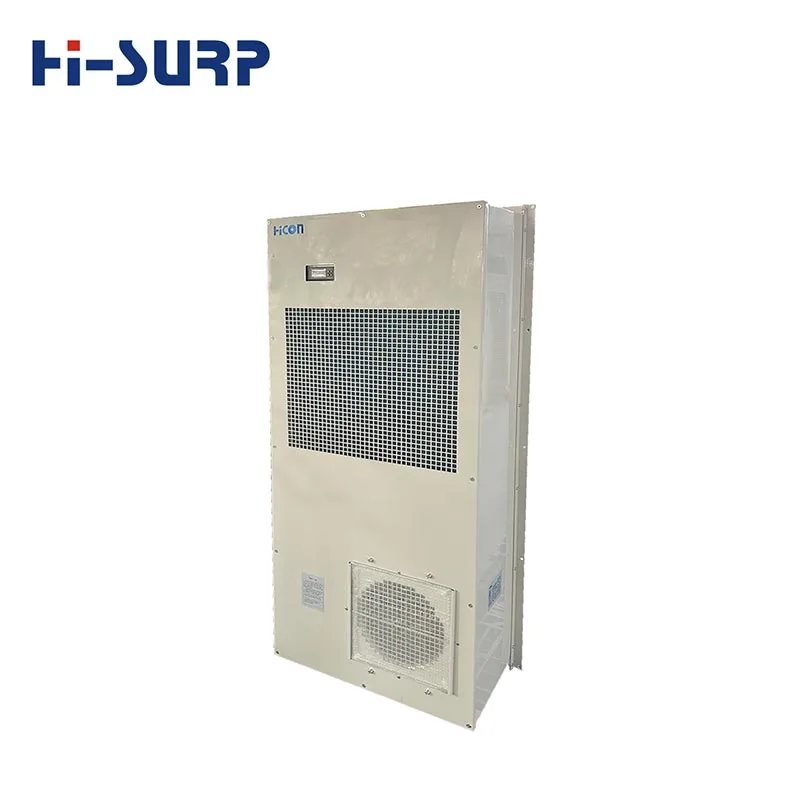

300В, 600В, 1000В, 1500В, 2000В, 2500В, 3500В, 4000В

Најбоље за:

- Управљачки ормани ЦНЦ машина

- управљачки ормари за аутоматизацију линија

- ормани телеком опреме

- инвертерски и серво управљачки ормари

- пројекти ретрофита са бочним уградним простором

Монтирани на врата / полу-уграђени тип

Ово је бочно инсталирана верзија која је делимично уграђена у кућиште ради побољшаног изгледа или контроле простора.

Типични капацитети:

600В, 1000В, 1500В, 2000В, 2500В

Најбоље за:

- компактне линије где се спољна пројекција мора смањити

- ОЕМ опрема са чистијим интегрисаним дизајном ормара

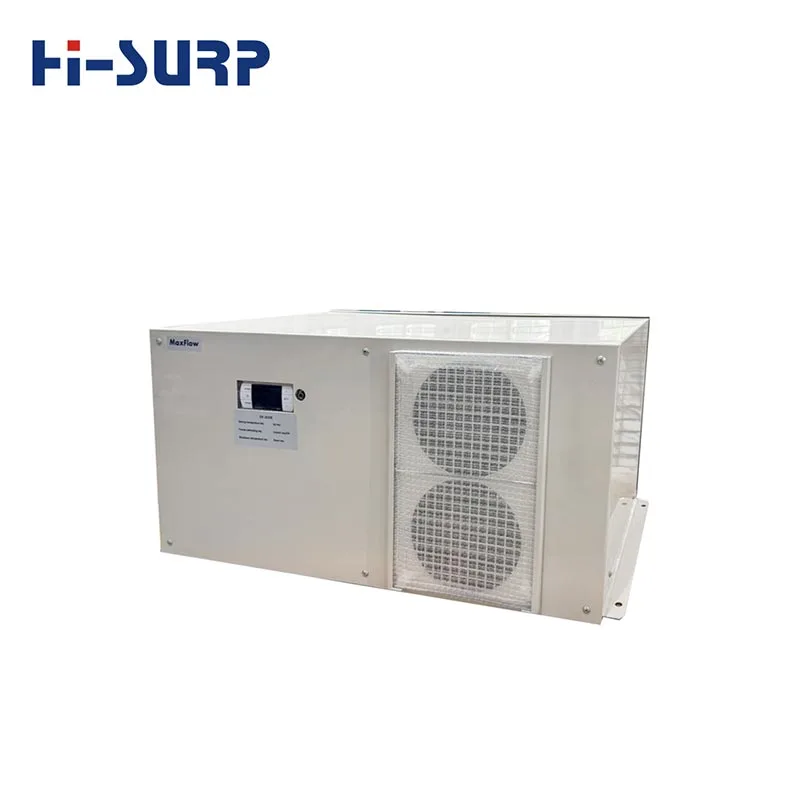

Клима уређај са монтажом на врх

Клима-уређај са горњом монтажом је инсталиран на врху ормарића и посебно је користан када је бочни простор ограничен или бочна врата морају да остану слободна.

Типични капацитети хлађења:

1000В, 1500В

Најбоље за:

- уски пролази за уградњу

- алатне машине са ограниченим бочним зазором

- Ормари који захтевају довод ваздуха одозго надоле

Како одабрати прави клима уређај?

1. Топлотно оптерећење унутар ормана

Израчунајте укупну топлоту коју ослобађају погони, ПЛЦ-ови, извори напајања, трансформатори, релеји и друга електроника. Недовољна величина доводи до лошег хлађења; превелика величина може повећати трошкове и повећати ризик од кондензације.

2. Димензије ормана и стање заптивања

Кабинетни клима уређај најбоље функционише са релативно затвореним кућиштем. Цурење ваздуха смањује ефикасност хлађења и може дозволити улазак влажног или прашњавог ваздуха.

3. Температура околине и ниво контаминације

Ако је локација врућа, прашњава, зауљена, влажна или корозивна, запечаћено решење за хлађење је много прикладније од вентилације са вентилатором.

4. Положај монтаже

Одлучите рано да ли је вашем пројекту потребан горњи или зидни, на основу дизајна ормара и приступа за одржавање.

5. Стање одводње и захтев контроле

Ако нема одводних цеви, размислите о моделу са резервоаром за воду. Ако је пројекту потребан прецизнији приказ и контрола, затражите контролу микрорачунара и опције ЛЕД дисплеја.

Како израчунати капацитет хлађења за ормар

1. Израчунајте површину А = 2 × (дужина × висина + ширина × висина + дужина × ширина) да бисте одредили површину ормара.

2. Израчунајте температурну разлику ΔТ = спољна температура минус циљна унутрашња температура да бисте одредили разлику унутрашње и спољашње температуре.

3. Израчунајте пренос топлоте кроз зид кутије: Кс = 5,5 × А × ΔТ, дајући брзину преноса топлоте.

4. Капацитет хлађења клима уређаја Ко = 1,2 × (Кс + интерно стварање топлоте Ки), одређивање потребног капацитета хлађења.

Преглед техничких података ормана клима уређаја

Зашто ХИСУРП?

Наша производна снага:

ХИСУРП је специјализовани произвођач индустријских клима уређаја са:

- Искуство индустријског хлађења датира из 1972. године

– Фокус на индустријске клима уређаје и комерцијалне клима уређаје од 2003

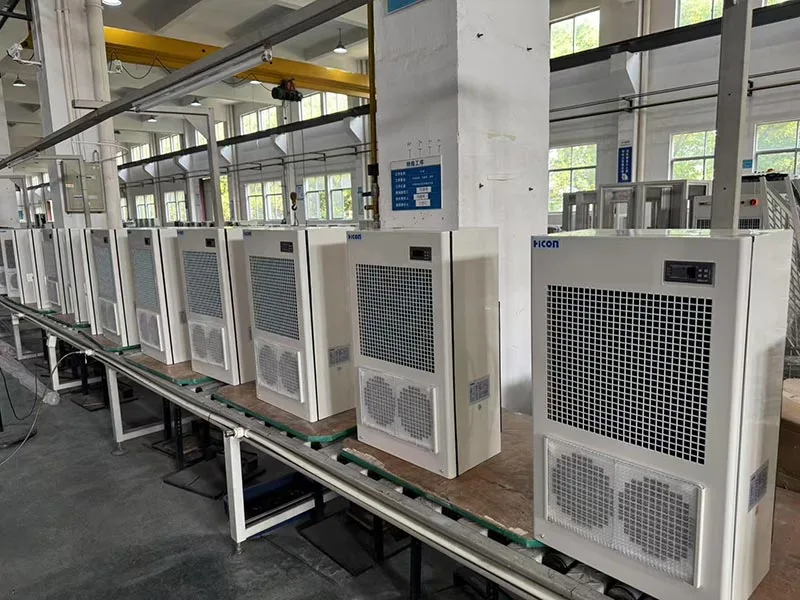

- 150.000 м² производне радионице

- 400+ запослених

- 123 патента

- ЦНАС лабораторије и собе за испитивање националне класе

- Увезени производни капацитети и зрели системи контроле квалитета

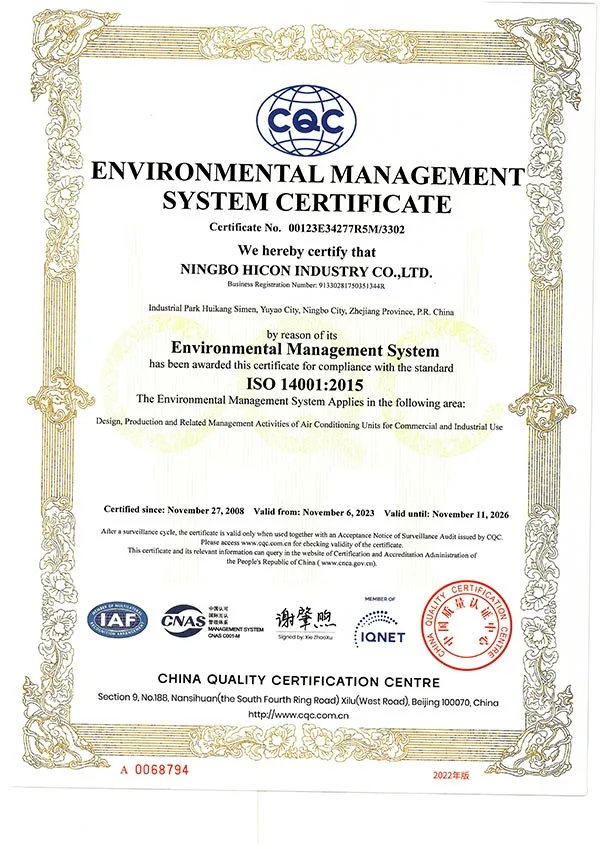

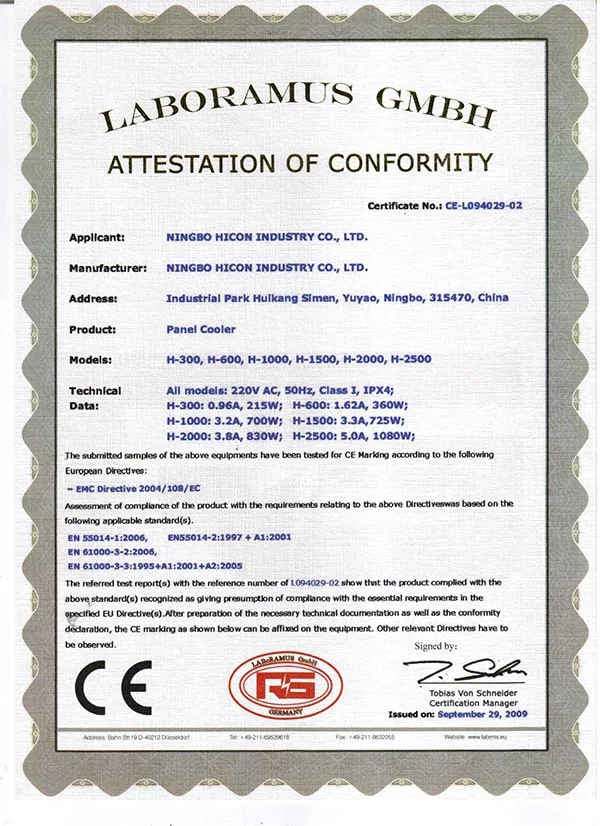

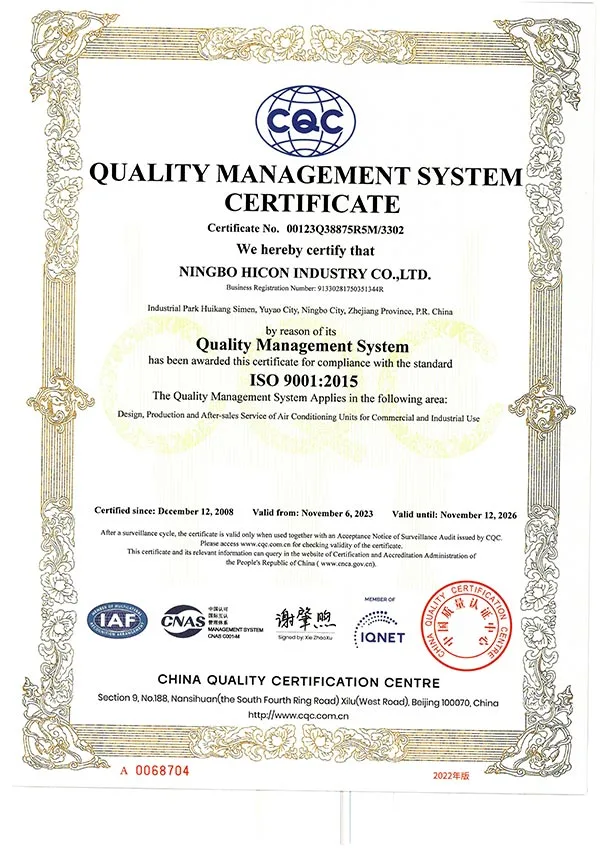

- Сертификати укључујући ИСО9001, ИСО14001, ИСО45001, ЦЕ, УЛ, ЦБ и још много тога

-богата извозна искуства, ормане за сада извозимо у: Саудијску Арабију, Грчку, Мексико, Катар, Србију итд.

-Нестандардно прилагођавање за различите сценарије: Трофазни модели напајања од 460В и ДЦ 48В су извезени на велико у Грчку и Саудијску Арабију, прилагођавајући се различитим спецификацијама мреже како би се испунили регионални захтеви.

Кућиште од нерђајућег челика, модели амбијенталне температуре на високој температури од 60°Ц посебно дизајнирани за блискоисточне фотонапонске инвертерске ормаре; модели са РС485 интерфејсима подржавају Модбус даљинско читање температуре, струје и кодова грешака, омогућавајући интеграцију у централизоване системе за надзор преко хост рачунара.

Техничка сарадња са јапанским специјалистима

Линија за хлађење ормана развијена је у сарадњи са јапанским компанијама, укључујући КОУВАКОУГИО и Аписте. Ово додаје вредност за купце који брину о стабилној логици дизајна, доказаном искуству хлађења кућишта и зрелости производа.

Могућност прилагођавања

ХИСУРП може да подржи:

- прилагођени параметри

- различити захтеви за изглед и боју

- еколошки прихватљиве опције расхладног средства

- решења са фиксном или променљивом фреквенцијом, где је применљиво

- ОЕМ и адаптација на основу пројекта

Ово је посебно корисно за произвођаче машина, произвођаче контролних ормара и дистрибутере у иностранству.

Типичне индустрије примене

Производи ХИСУРП панела клима уређаји су погодни за широк спектар сектора:

- ЦНЦ алатне машине

- пластичне машине

- телекомуникације

- машине за храну

- текстилна опрема

- машине за обраду дрвета

- металургија

- линије за производњу дувана

- ВФД контролни ормани

- ПЛЦ ормари

- серво управљачки системи

- разводне ормане и кућишта инструментације

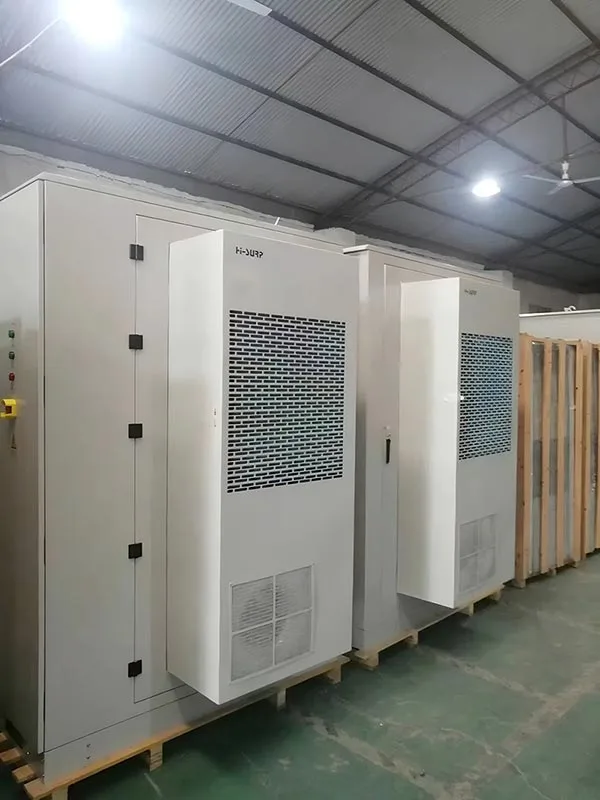

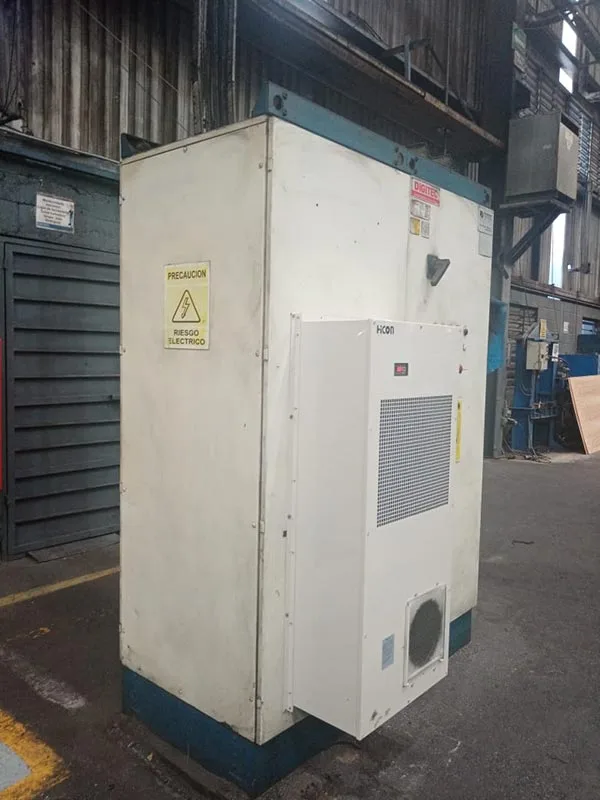

Сцена инсталације
