Фабрички клима уређај са директним раздвојеним краном

Врсте клима уређаја са раздвојеним краном?

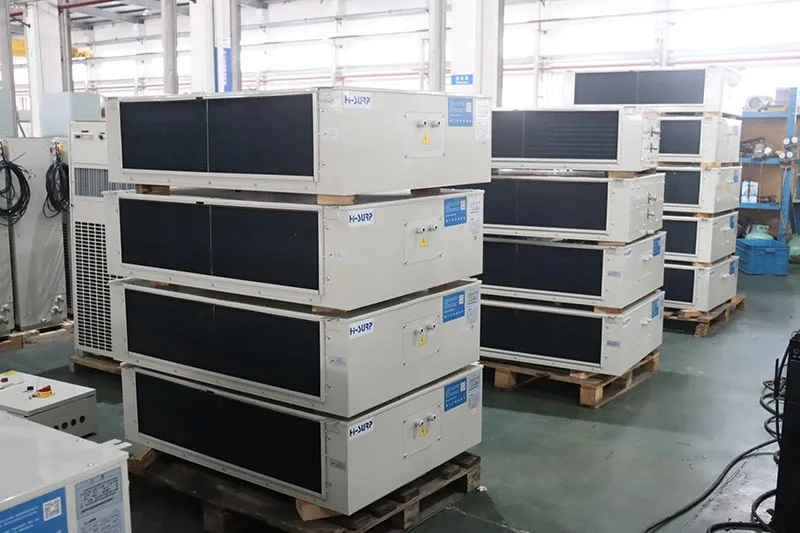

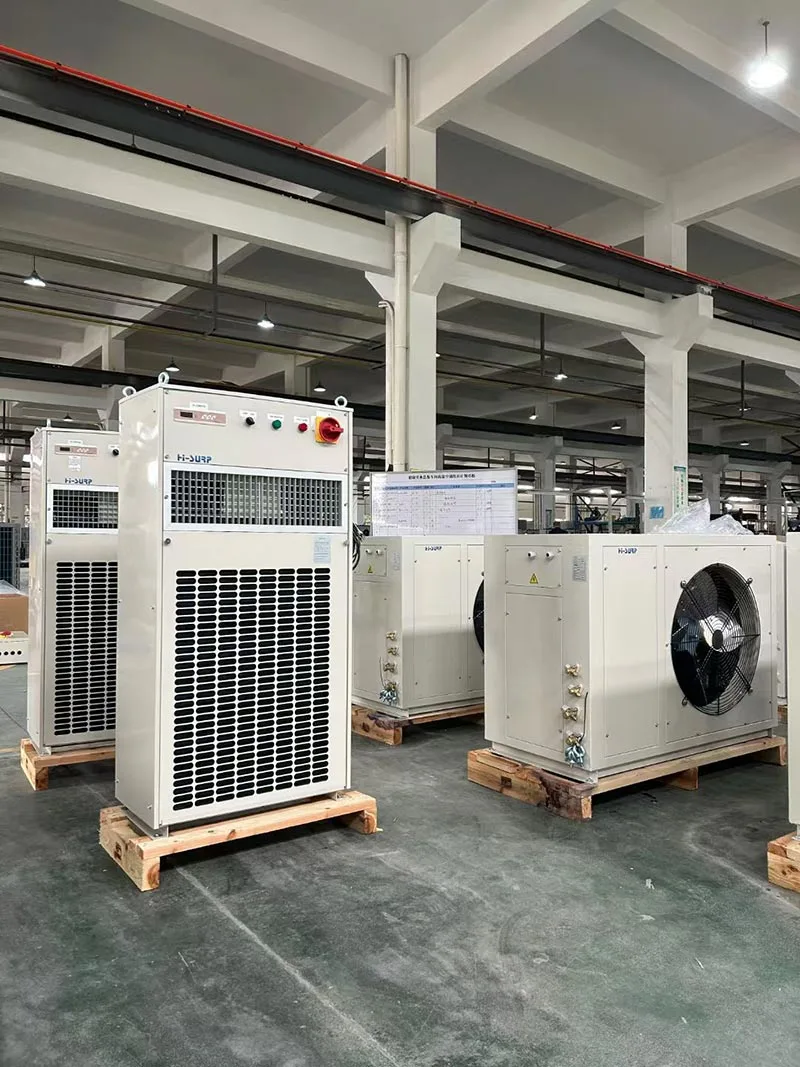

Постоје три типа клима уређаја ХИСУРП са подељеним краном:

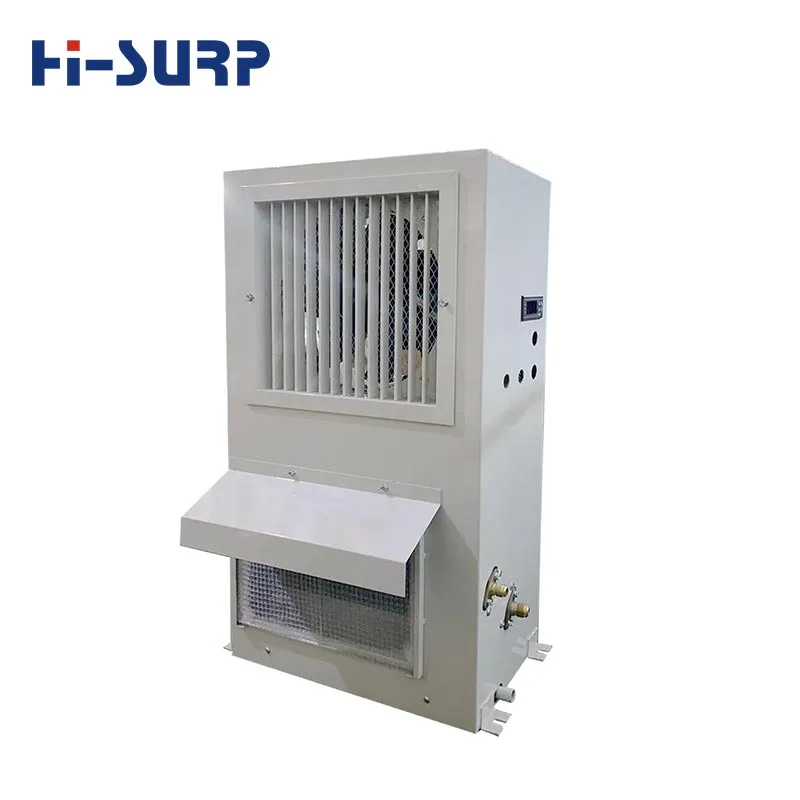

За клима уређаје са подељеним подним краном,ХИСУРПима Б серију, погодан за кабине где има довољно простора.

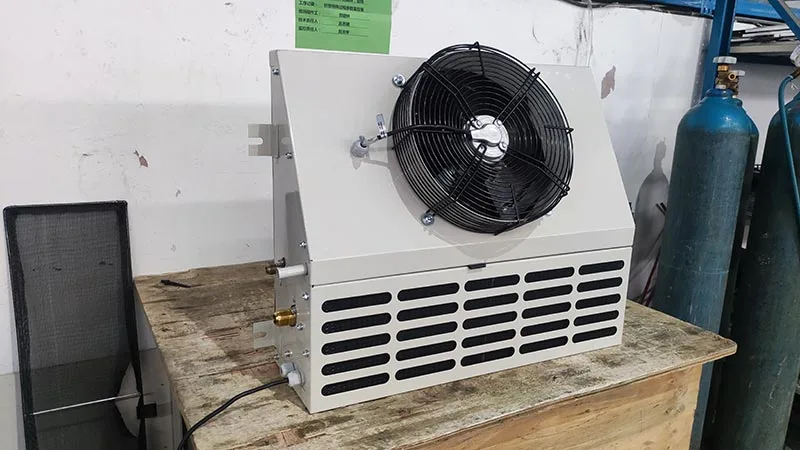

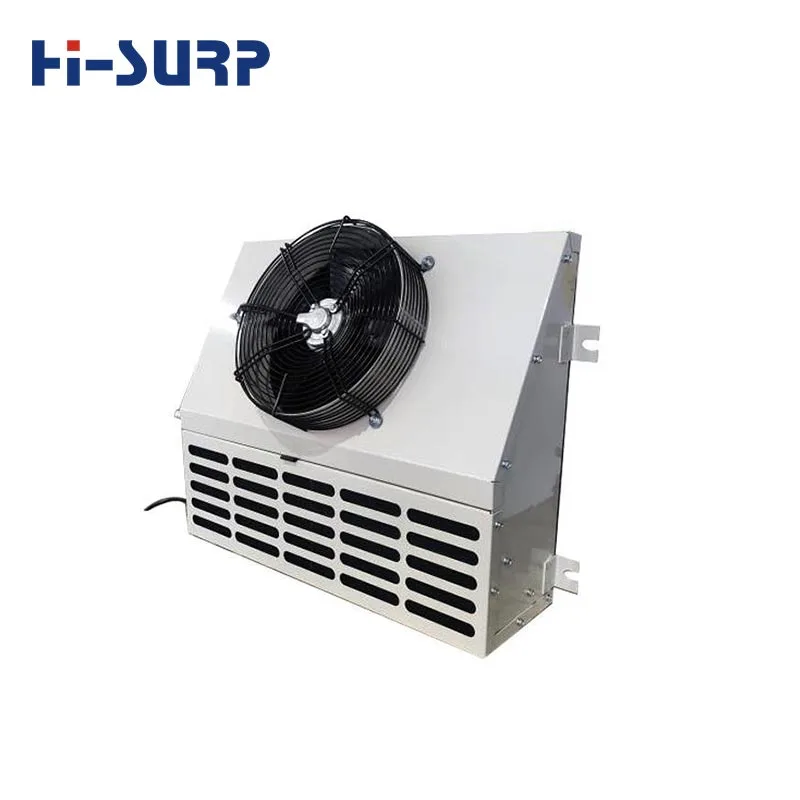

За клима уређаје са сплит зидном дизалицом, ХИСУРП има БД/БГ серију, сличне по изгледу, са косом површином и компактне величине. Посебна пажња је потребна за уградњу БГ/БД (због различитих положаја посуда за капање; испаравање расхладног средства може изазвати кондензацију).

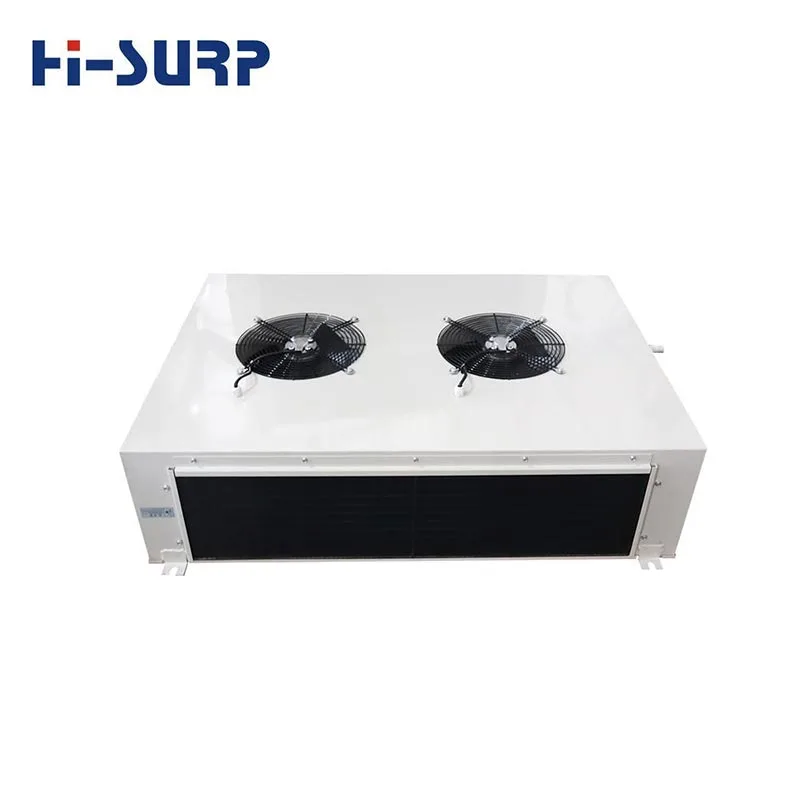

За клима уређаје са раздвојеним плафоном, ХИСУРП има БКС серију, која се обично поставља у центар плафона, са излазом за ваздух на дну и повратним ваздухом на предњој и задњој страни.

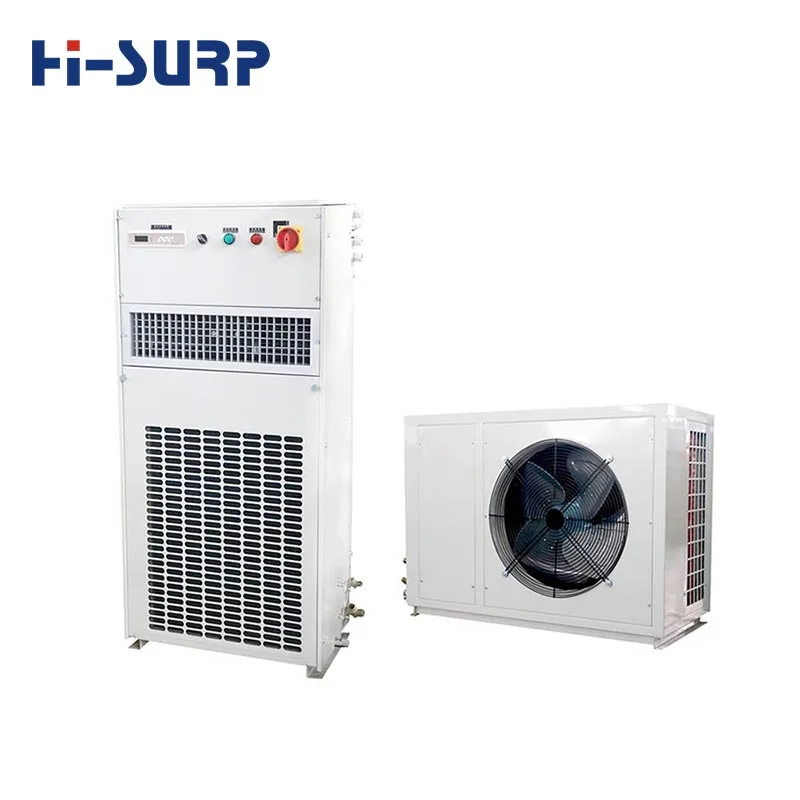

Преглед клима уређаја ХИСУРП Сплит Цране

Капацитет хлађења: 4~24кВ

Капацитет грејања: 3~10кВ

Расхладно средство: Р134а, Р142б, Р227еа, Р515Б, Р236фа

Напајање: АЦ380/400/440-3ПХ-50Хз/60Хз

Радни услови хлађења: ДБ температура околине: 45°Ц; ДБ/ВБ у затвореном простору су 30/24°Ц

Бакарне цеви: потребно

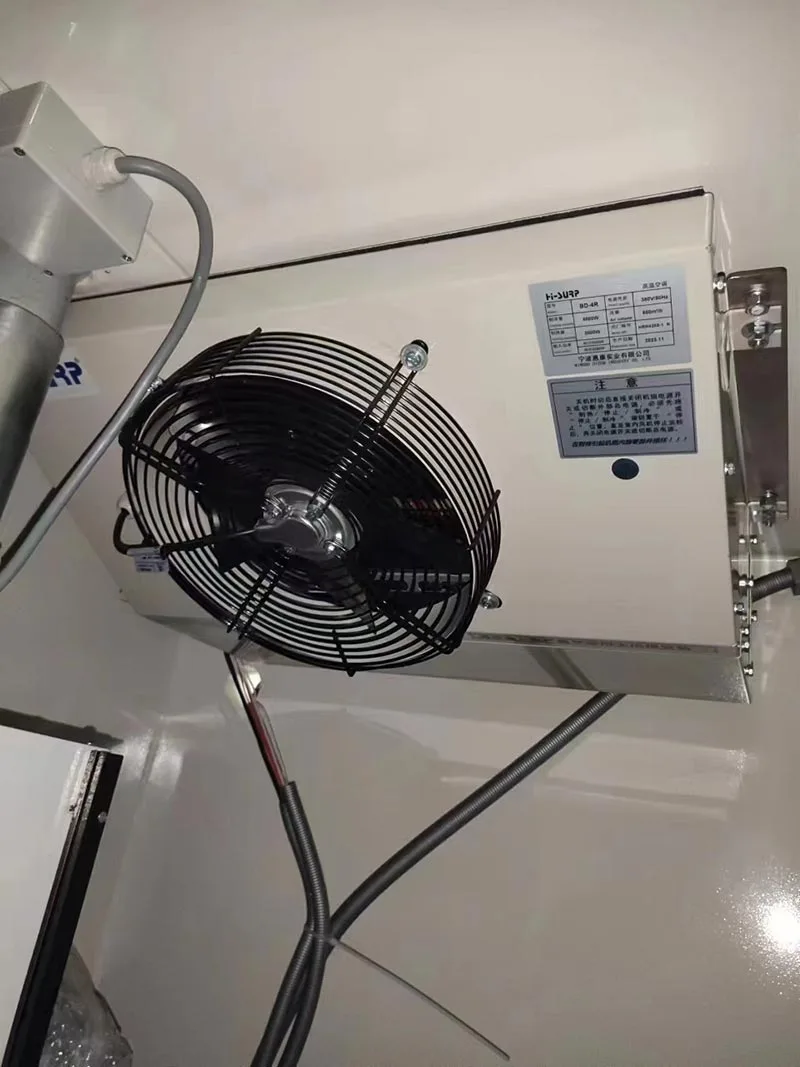

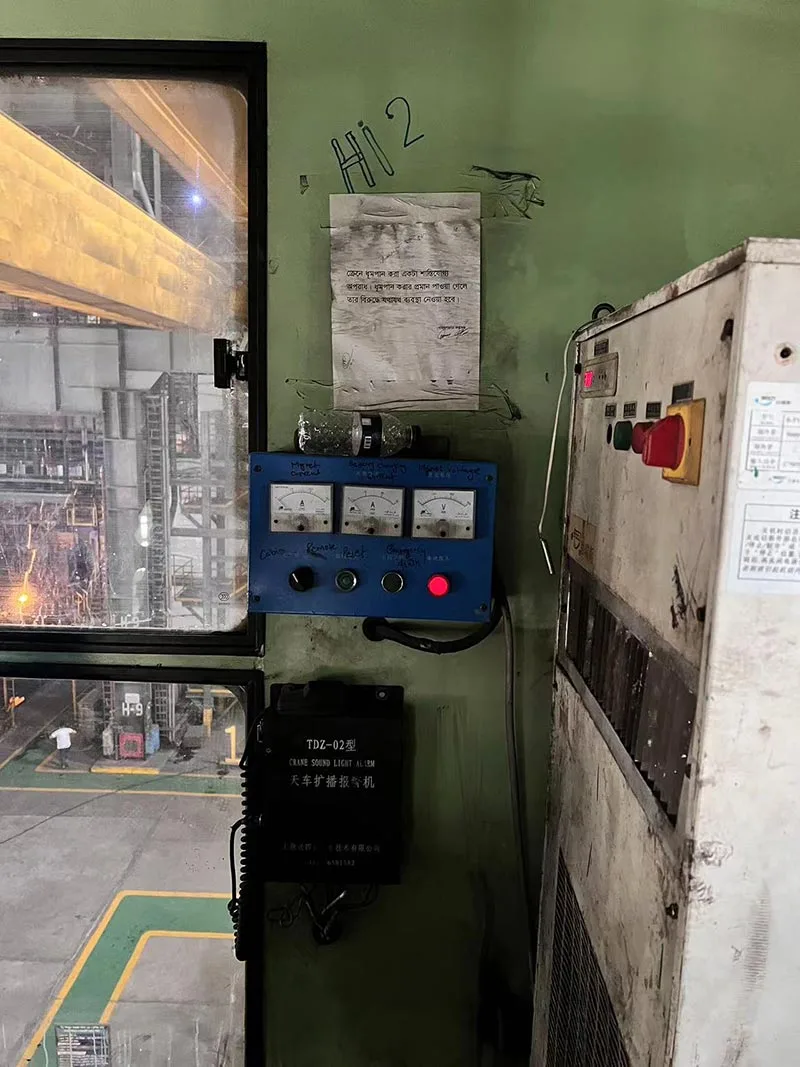

Како инсталирати ХИСУРП клима уређаје са подељеним краном?

А.  Потврдите да ли положај инсталације олакшава повезивање бакарних цеви и електричних инсталација;

Б.  Обезбедите равност, хоризонталност и довољну чврстоћу основе и повежите спољну јединицу са ножицама за монтажу помоћу 4-М12 вијака, навртки и опружних подложака;

Ц.  Унутрашња јединица се лако преврће пошто је висока и танка, тако да мора бити безбедно повезана са задњом плочом возачеве кабине преко интегрисаног места за монтажу јединице;

Д.  Јединицу не треба монтирати негде где је изложена капи воде или може изазвати струјни удар или цурење;

Е.  Проверите да ли су интерфејси затворени пре уградње цеви за расхладно средство и држите задњи интерфејс затвореним током уметања цеви и да нема прашине или воде унутар цеви;

Ф.  Унутрашње и спољашње јединице су повезане на запорне вентиле са утичницама бакарних цеви за расхладно средство на одговарајућој димензији Φ1/2” за вод за течност и Φ3/4” за гасовод. Стандардна дужина је 5м. Ако мора бити издужен, корисник мора посебно да напомене приликом наручивања;

Г.  Бакарне цеви морају бити изузетно пажљиво повезане са кривинама у случају да се пригњече. За ову операцију препоручује се апарат за савијање цеви. Радијус савијања је (Р) ≥70 мм. Савијање не треба понављати у случају да су цеви напукле или сломљене;

Х.  Унутрашњи и спољашњи навојни спојеви на оба краја цеви морају бити сигурни и чврсти (зашрафљени). Заваривање мора бити гарантовано да има раван заварени шав и да нема цурења;

И.  25 кг/цм² азот се убризгава у сервисни вентил ниског притиска и вода са сапуном се равномерно наноси на спојеве или заварене шавове бакарних цеви ради детекције цурења. Ако из сервисног вентила ниског притиска не излази азот, покренуће се вакуумско пумпање. Ако се открије било какво цурење, оно се мора елиминисати након испуштања азота, а затим се поново врши детекција цурења;

Ј.  Ако у јединицу није постављена водена заптивка, водена заптивка кривине треба да се постави на излаз унутрашње јединице како би се неометано испуштала кондензована вода. Дренажне цеви морају бити постављене на месту нижем од посуде за воду јединице;

К.  Све жице и каблови морају бити исправно и безбедно повезани у складу са шематским дијаграмом ожичења који се испоручује заједно са јединицом, а дефинитивно је забрањено да се каблови огребају или згњече притиском на линијску плочу итд.

Л.  Линови за напајање се убацују кроз улаз за напајање и контролну линију као што је приказано на иницијалном цртежу, а затим се повезују са терминалима „Л1、Л2、Л3” и ПЕ. Остале водове треба положити у истом смеру као и струјни вод, као што је детаљно приказано у дијаграму кола. Сви каблови морају бити обложени металним цревом када пролазе кроз рупе за инсталацију и чврсто везани тракама.

М.  Бакарни проводници одговарајућих пречника се бирају према следећој табели електричних инсталација за клима-уређај и повезују у складу са шемом струјног кола која се испоручује уз јединицу.

Електрично ожичење клима уређаја

Н.  Након постављања цеви за повезивање, жица и дренажних цеви, траке се користе за везивање бакарних цеви, жица и дренажних цеви на размаку од 200 мм-300 мм. Прикључне цеви морају имати добру топлотну изолацију, јер висока температура изложених бакарних цеви може оштетити прикључне жице и дренажне цеви.

О.  Електрични поклопац и решетка за довод ваздуха унутрашње јединице морају бити добро постављени. Панел спољне јединице се поставља назад. Јединица је електрификована и стављена на тест рада хлађења (20-30мин). Ако дође до било какве вибрације, цурења или абнормалног квара, итд., мора се одмах решити. Штавише, корисник мора научити како да користи клима уређај.

П.  Ако је јединица опремљена заштитним елементима против квара и заштите од фазе, неопходно је проверити да ли је напајање исправно повезано у складу са релевантним локалним прописима (нпр. Национални електрични кодекс). Напон не би требало да буде већи од ±15% називног напона;

П.  Ако је место где је јединица постављено изложено озбиљном зрачењу из извора високе температуре, корисник мора да постави преграде између извора и јединице.

Прилагођавање клима уређаја ХИСУРП са подељеним краном

*Анти-корозија

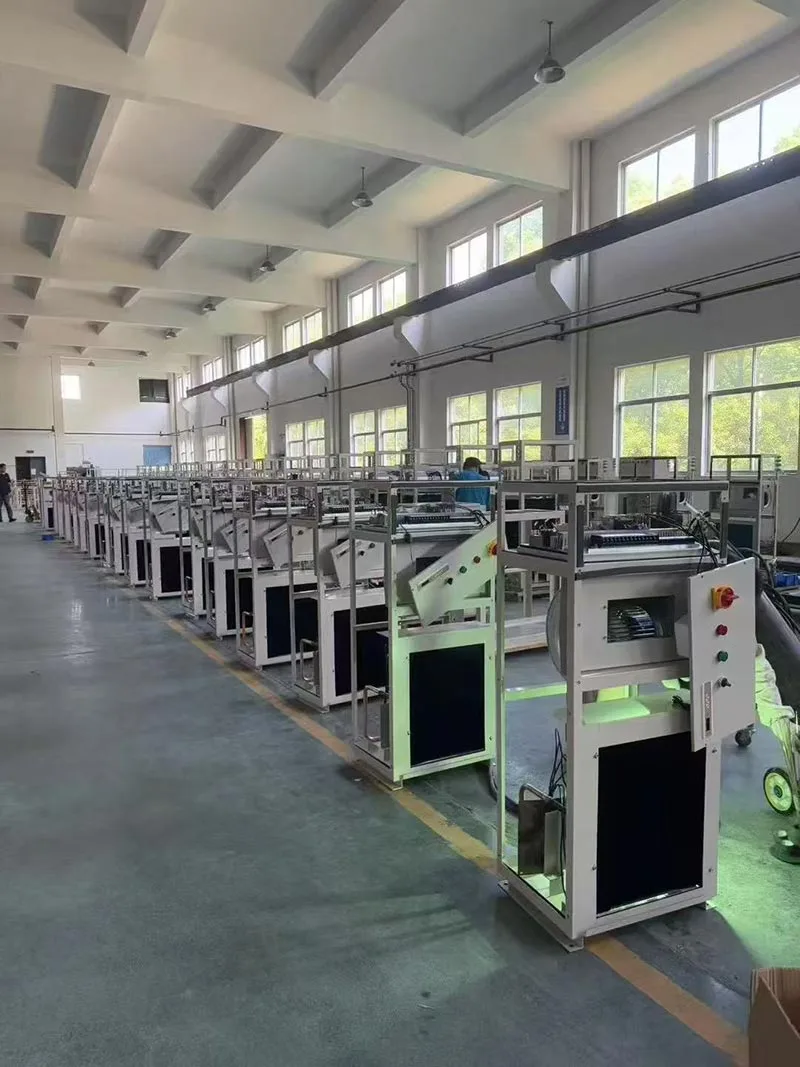

Опције заштите измењивача топлоте од корозије укључују: фарбање; електрофореза;  нано-електрофореза; алуминијумска ребра од бакарне цеви. Слика испод приказује шематски дијаграм електрофорезе.

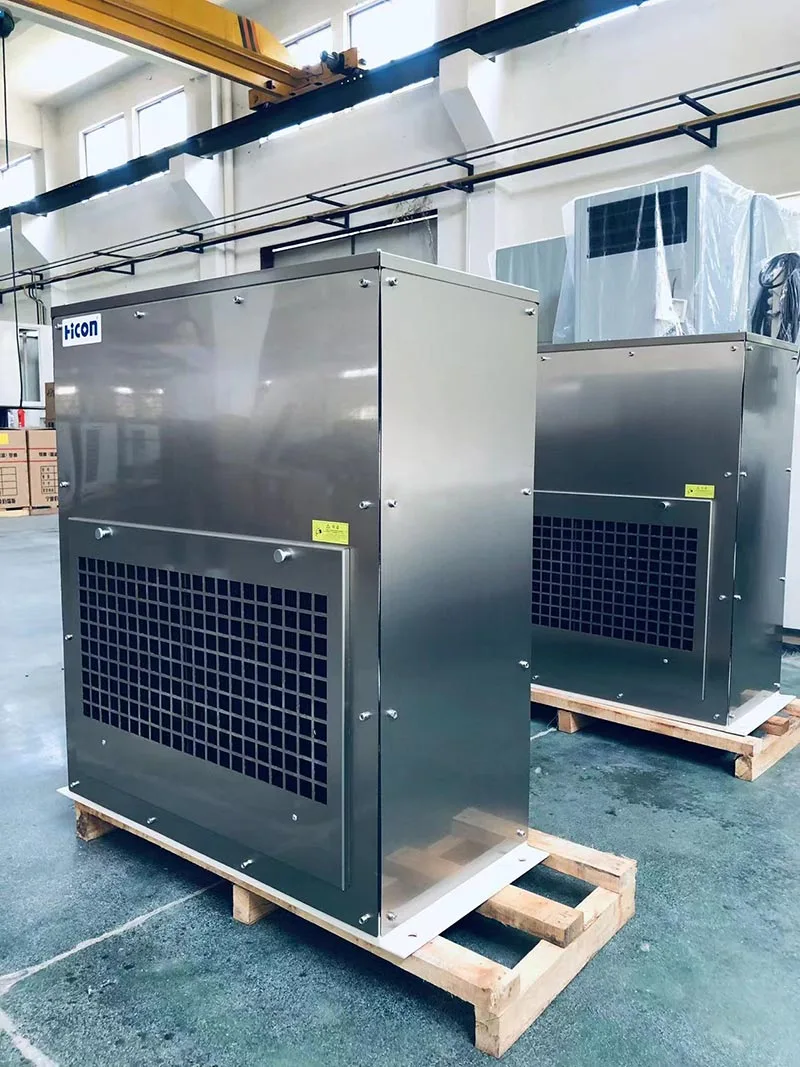

Опције заштите лима од корозије укључују: фарбање (стандардни Ц3); електрофореза од поцинкованог лима + фарбање; и нерђајући челик. Слика испод приказује шематски дијаграм нерђајућег челика.

* Отпоран на експлозију

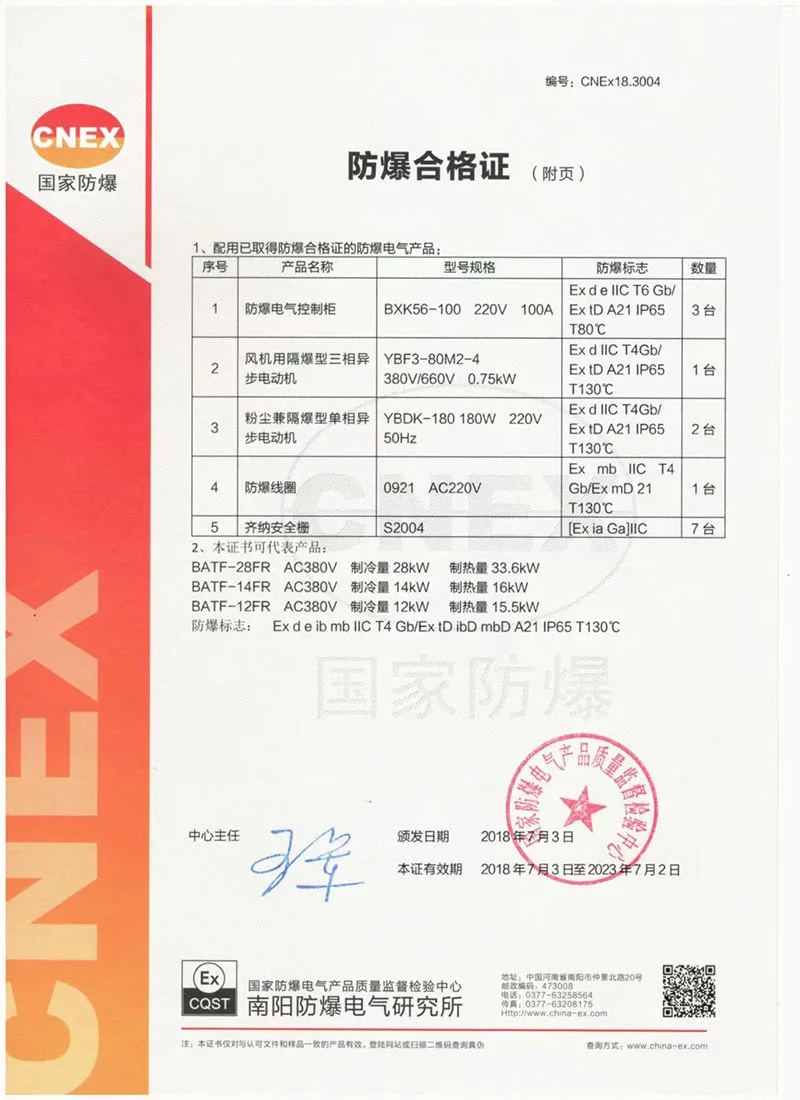

Клима уређаји ХИСУРП Сплит Цране имају ЦНЕКС сертификат.

БТ4 је првенствено погодан за зоне 2 опасне гасове, са максималном температуром површине која не прелази 135°Ц (чешће се користи).

ЦТ4 је погодан и за Зону 1 и Зону 2 са опасним гасовима, такође са максималном температуром површине која не прелази 135°Ц.

А ХИСУРП може било који од њих.
