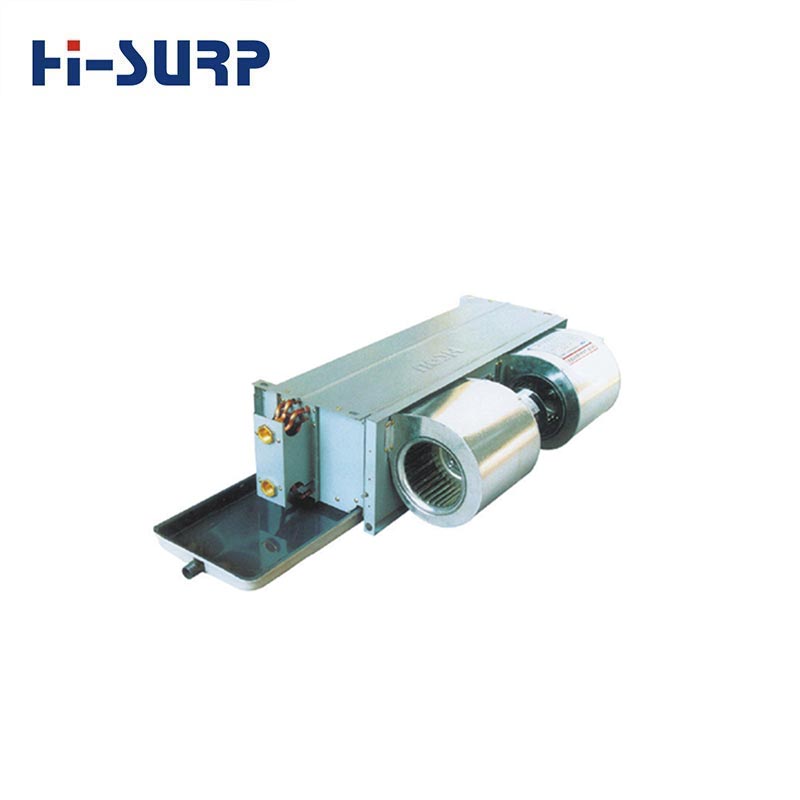

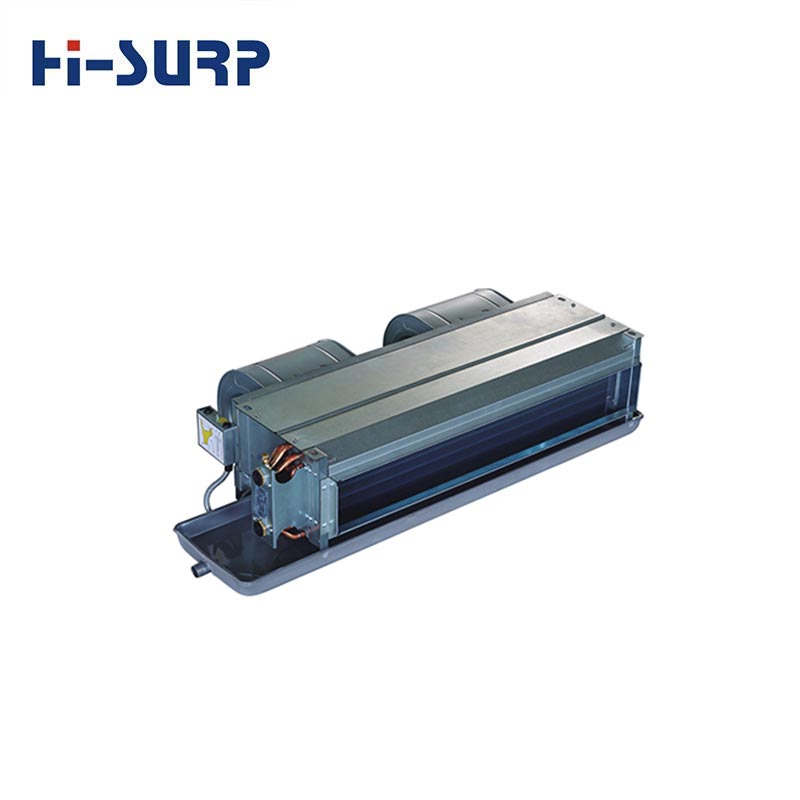

Скривени вентилатор конвектор

Хисурпс скривени вентилатор конвектори могу се широко користити у полуцентрализованим системима за климатизацију, као што су хотели, болнице, станови, виле, пословне зграде, итд. Овај производ је апсорбовао суштину сличних производа у земљи и иностранству и фокусира се на будући развој климатизације. То је висококвалитетан производ за климатизацију новог века.

Врсте

Серија вентилаторских конвектора укључује неколико типова: хоризонтално скривено, хоризонтално изложено, вертикално скривено, вертикално изложена, изложена касета, монтирана на зид и на стубу, са преко стотину спецификација. Корисници могу да бирају одговарајуће у складу са различитим пројектним условима (генерално, хоризонтални скривени вентилатор конвектори су главни типа, али јединице високог статичког притиска и јединице са кутијама за повратни ваздух такође се могу конфигурисати према потребама корисника).

Компоненте

Без обзира на тип или спецификацију, скривени вентилатор конвектори се углавном састоје од компоненти као што су вентилатор (пропелер, спирални), мотор, измењивач топлоте (калем), филтер за ваздух и електрични регулатор.

Спецификација

модел				МФП-34КМ-(К)М1	МФП-51КМ-(К)М1	МФП-68КМ-(К)М1	МФП-85КМ-(К)М2	МФП-102КМ-(К)М2	МФП-136КМ-(К)М3	МФП-170КМ-(К)М3	МФП-204КМ-(К)М3	МФП-238КМ-(К)М3	МФП-255КМ-(К)М4	МФП-272КМ-(К)М4
модел панела				МБ-СД11М1			МБ-СД11М2		МБ-СД11М3				МБ-СД11М4
напајање				220В,50Хз,1Пх
запремина ваздуха		H	м3/х	380	550	680	880	1050	1380	1750	2050	2200	2500	2720
		M		300	440	540	700	840	1100	1400	1640	1760	2000	2040
		L		230	330	410	530	630	830	1050	1230	1320	1500	1360
статички притисак			Па	0	0	0	0	0	0	0	0	0	0	0
капацитет хлађења	ТХ	H	W	2000	3000	3800	4900	5800	7500	9800	11000	12000	13400	15000
	ТХ		БТУ/х	6824	10236	12966	16719	19790	25590	33438	37532	40944	45721	51180
	СХ		W	1400	2200	2850	3500	4250	5500	7150	8250	9100	10100	11175
	СХ		БТУ/х	4777	7506	9724	11942	14501	18766	24396	28149	31049	34461	38129
	ТХ	M	W	1700	2550	3250	4150	4950	6400	8350	9350	10200	11100	12450
	СХ	M	W	1150	1800	2350	2850	3500	4550	5950	6850	7650	8350	9560
	ТХ	L	W	1400	2050	2600	3400	4000	5200	6750	7600	8300	9200	10300
	СХ	L	W	950	1400	1850	2300	2800	3600	4700	5450	6000	6700	8400
капацитет грејања	H		W	3100	4700	5900	7600	9000	11600	15200	17100	18600	21400	24000
	M		W	2650	4000	5000	6450	7650	9850	12900	14550	15800	17200	19900
	L		W	2100	3150	3950	5100	6050	7750	10200	11450	12450	12900	15200
буке	H	0Па	дБ(А)	37	39	44	42	45	46	48	50	52	52	53
улазна снага	H	0Па	W	30	37	50	63	80	125	150	190	210	220	240
запремина воденог тока			м3/х	0.34	0.51	0.65	0.83	0.99	1.28	1.67	1.87	2.04	2.28	2.55
пад притиска воде			кПа	23	27	26	28	27	26	35	36	42	43	45
ФЦЕЕР				61	71	68	68	65	55	57	51	50	52	53
ФЦЦОП				94	112	105	106	100	84	89	80	77	83	85
димензија прикључне цеви за воду (улаз и излаз).			ин	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"
димензија прикључне цеви за воду (улаз и излаз).			оут	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"	ЗГ3/4"
калем			тип	високоефикасна бакарна цев за хабање Хидрофилна алуминијумска завојница
димензија одводне цеви			мм	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26
дренира пумпом	нето димензија (мм)	јединица	Д×Ш×В мм	592592242			750750242		840840242	840840292			946946292
	нето димензија (мм)	панел	Д×Ш×В мм	65065040			85085040		95095040	95095040			1050105040
	нето тежина	јединица	кг	15.4	16.3	16.5	21.2	21.6	24.9	27.8	28.1	28.3	31.5	33.1
	нето тежина	панел	кг	2.2			4.5		5.4				5.9
исцеђен од природе	нето димензија (мм)	јединица	Д×Ш×В мм	592592340			750750340		840840340	840840390			946946390
	нето димензија (мм)	панел	Д×Ш×В мм	65065040			85085040		95095040				1050105040
	нето тежина	јединица	кг	17	17.3	17.5	22.4	22.8	26	29.1	30	30	33.2	34.8
	нето тежина	панел	кг	2.2			4.5		5.4				5.9	5.9

Контрола квалитета

1. Дизајн, производња и продаја сваке јединице скривеног вентилатора се стриктно спроводе у складу са ИСО9001:2000 систем осигурања квалитета како би се осигурала поузданост производа.

2. Свака скривена вентилатор конвектора пролази кроз ригорозно тестирање у складу са националним стандардима, пролазећи кроз платформа за тестирање пуног учинка акредитована од стране Националног надзора квалитета компресорске и расхладне опреме Центар. Сви показатељи учинка испуњавају или премашују захтеве националних стандарда. Квалитет производа је стабилан а операција је поуздана, зарађујући једногласне похвале корисника како у земљи тако и на међународном нивоу.
